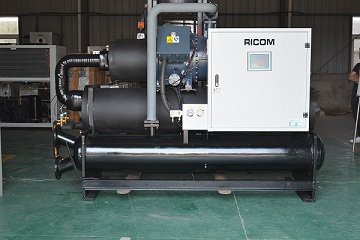

Машина за охлаждане на вода

Машината за охлаждане на вода е оборудване за охлаждаща вода, което може да осигури постоянна температура, постоянен ток и постоянно налягане.

　　Принцип на работа

　　Индустрията е известна като фризер, машина за ледена вода, машина за охлаждане на вода, охладител и т.н., тъй като се използва широко във всички сфери на живота, така че има безброй имена. Принципът на неговото естество е този на многофункционална машина, която отстранява течните пари чрез цикъл на компресиране или абсорбиране на топлина на охлаждане. Охладителят с компресия на пара се състои от четири основни компонента под формата на компресор с цикъл на охлаждане с компресия на пара, изпарител, кондензатор и част от измервателното устройство за постигане на различни хладилни агенти. Абсорбционният охладител използва вода като хладилен агент и разчита на силния афинитет между водата и разтвора на литиев бромид за постигане на охлаждащ ефект.

Принципът на работа на машината за воден охладител е охлаждане с компресия на пара, тоест използва принципа на абсорбиране на топлина, когато течният хладилен агент се изпарява, и освобождаване на топлина, когато парата кондензира. В хладилната технология изпарението е процесът, при който течен хладилен агент преминава в газообразно състояние, когато кипи. Промяната от течност към газ може да се постигне само чрез абсорбиране на топлинна енергия отвън, така че това е ендотермичен процес. Температурата, при която течният хладилен агент се изпарява и изпарява, се нарича температура на изпарение. Кондензацията се отнася до охлаждането на парата до равна или по-ниска от температурата на насищане, за да се превърне парата в течно състояние.

　　Диаграма на потока на системата

　Фигура 1- Принципна блок-схема на охладител с въздушно охлаждане

　　Фигура 2- Принципна схема на потока на охладител с водно охлаждане

　(Обяснение: Фигура 1-Чилърът с въздушно охлаждане използва кожухотръбен изпарител за обмен на топлина между вода и хладилен агент. Охладителната система абсорбира топлинния товар от водата, охлажда водата, за да произведе студена вода и след това пренася топлината към въздуха чрез действието на компресора. След това оребреният кондензатор се разсейва във външния въздух от охлаждащия вентилатор (охлаждане с вятър); Фигура 2 - Охладителят с водно охлаждане използва кожухотръбен изпарител за обмен на топлина между вода и хладилен агент, а хладилната система поема топлинния товар от водата След охлаждане на водата, за да се получи студена вода, топлината се отвежда към кожухотръбния кондензатор чрез действието на компресора и хладилният агент се обменя топлина с водата, така че водата да абсорбира топлината и да извежда топлината от външната охладителна кула през водопроводната тръба за разсейване (водно охлаждане)

Както е показано на фигурата, в началото хладилният газ с ниска температура и ниско налягане след изпарително охлаждане се засмуква от компресора и след това се компресира в газ с висока температура и високо налягане и се изпраща към кондензатора; след като газът с високо налягане и висока температура се охлади от кондензатора, газът се кондензира в течност с нормална температура и високо налягане; когато течността с нормална температура и високо налягане е. Тя се влива в терморазширителния вентил, дроселира се във влажна пара с ниска температура и ниско налягане, влива се в кожухотръбния изпарител, абсорбира топлината на охладената вода в изпарителя , и намалява температурата на водата; изпареният хладилен агент се засмуква обратно в компресора и се повтаря следващия цикъл на охлаждане, така че да се постигне целта на охлаждането.

　　Конструкция и състав на компонентите

Има четири основни компонента в основната хладилна система на чилъра: компресор, изпарител, кондензатор и разширителен вентил. Освен това, за да се подобри производителността на хладилната система и да се постигне по-добра производителност, обикновено има много спомагателни устройства: електромагнитен клапан за тръбопровод за течност, наблюдателно стъкло, филтър за изсушаване на тръбопровод за течност, контролер за високо и ниско налягане и т.н. Следното е въведение в структурните компоненти на охладителя:

　　Видове компресори

　　1. Компресор

В охладителната система компресорът е мощността, която осигурява охлаждане. Компресорът се използва за повишаване на налягането на хладилния агент в системата, така че хладилният агент да циркулира в хладилната система, за да постигне целта на охлаждането. Компресорите се разделят на три категории според тяхната структура: отворен тип, полузатворен тип и напълно затворен тип. Понастоящем повечето охладители с охладена вода над 0 градуса в индустриалните охладители използват напълно херметични компресори, а охладителите с ниска температура с охладена вода под 0 градуса използват полухерметични компресори (обикновено включват винтови компресори тип и бутален тип), а отворените охладители обикновено се използват в хладилни системи, където хладилният агент е амоняк.

Херметичният хладилен компресор е компресор и електродвигател, които са монтирани в затворена желязна обвивка като цяло. Отвън има само връзките на смукателната и изпускателната тръба на компресора и проводниците на двигателя; обвивката на компресора е разделена на две части, горна и долна част. След като компресорът и двигателят са монтирани, горната и долната железна обвивка се заваряват заедно чрез електрическо заваряване. Обикновено не може да се разглобява, така че машината е надеждна за използване. В херметичните хладилни компресори има бутални компресори и спирални компресори.

Структурата на напълно затворения спирален хладилен компресор се състои главно от следните елементи: ротационни входни и изходни вентили; интерфейс за манометър; вградена защита от претоварване; еластична рамка; нагревател на картера; вградена помпа за смазочно масло.

Най-големите предимства на спиралните хладилни компресори са: 1. Проста структура: тялото на компресора се нуждае само от 2 компонента (движеща се плоча, неподвижна плоча), за да замени 15 компонента в буталния компресор; 2. Висока ефективност: засмукване на газ и обработка на преобразуване Газовете се разделят, за да се намали преносът на топлина между засмукване и обработка, което може да подобри ефективността на компресора. Както процесът на компресиране на скрол, така и процесът на превключване са много тихи.

　　Видове кондензатори

2. Кондензатор

Фреонът с висока температура и високо налягане на хладилната система навлиза в кондензатора, след като излезе от компресора, отделя много топлина към охлаждащата среда и се охлажда и втечнява. След това кондензаторът може да бъде разделен на три типа според неговата форма на охлаждане: с водно охлаждане, с въздушно охлаждане, изпарение и водно пръскане.

2-1. Тип с водно охлаждане:

В кондензатора с водно охлаждане топлината, отделена от хладилния агент, се отвежда от охлаждащата вода. Охлаждащата вода може да тече веднъж или може да бъде рециклирана. Когато се използва циркулираща вода, е необходима охладителна кула или студен басейн. Кондензаторът за водно охлаждане има тип корпус и тръба, тип корпус, тип потапяне и други структурни форми.

Кожухотръбният кондензатор обикновено се използва в чилъри с водно охлаждане. Обвивката е изработена от стоманена тръба с дебелина над 5 mm. След обработка против ръжда, той може да издържи натиск от 20Kg/cm2. Топлообменната тръба е изработена от безшевна медна тръба с висока ефективност, издържаща на налягане от 10 Kg/cm2. Двата края на капачката могат да се сменят, за да се промени посоката на водопровода. Потокът на водопровода е многоконтурен и капацитетът на всеки кондензатор и компресор е координиран. Квадратен сантиметър deG C -1 коефициент на мащабиране, спад на налягането на водата в кондензатора не надвишава 6,5MAq, права водопроводна тръба, лесна за почистване и поддръжка.

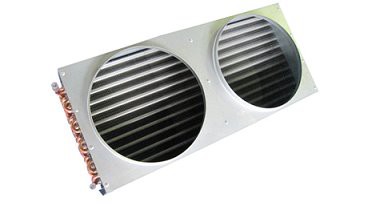

2-2. Тип с въздушно охлаждане:

В кондензатора с въздушно охлаждане топлината, отделена от хладилния агент, се отвежда от въздуха. Неговата структурна форма се състои главно от редица групи медни тръби, тъй като ефективността на топлопреноса на въздуха е много лоша, обикновено в медната тръба се увеличава перката, за да се увеличи площта на топлообмен на въздушната страна, в същото време вентилаторът се използва за ускоряване на въздушния поток, принудителната конвекция на въздуха за увеличаване на ефекта на разсейване на топлината.

2-3. Тип изпаряване и тип пръски:

При този тип кондензатор хладилният агент се кондензира в тръбата, а водата и въздухът се охлаждат извън тръбата едновременно.

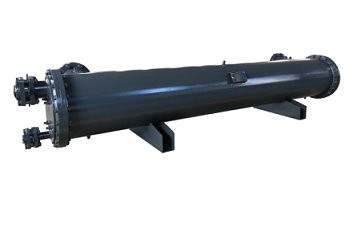

　　3. Изпарител

Когато течността фреон в хладилната система влезе в разширителния вентил, за да бъде дроселирана и след това изпратена до изпарителя, тя принадлежи към процеса на изпаряване. По това време трябва да абсорбира много топлина, така че температурата на охладената цена постепенно да се намалява, така че да се постигне ефект на охлаждане и охлаждане. След това, според вида на охлаждащата среда, тя може да бъде разделена на две категории: изпарители за охлаждаща течност (вода) (сухи изпарители) и изпарители за охлаждащ въздух (изпарители с повърхностно охлаждане).

Основното въведение тук е изпарителят, използван в хладилната система на чилъра, който обикновено е сух кожухотръбен изпарител. Хладилният агент се изпарява в топлообменната тръба и водата тече отстрани на корпуса и тръбата. За да се увеличи ефективността на топлообмена, водна преграда с дебелина 2 mm е поставена отстрани на корпуса и тръбата, така че водата да може да тече напред-назад от едната към другата страна, за да се постигне целта за производство на ледена саламура. Обвивката на контейнера е с дебелина повече от 6 мм. Изработен е от стоманена тръба и може да издържи натиск от 10 Kg/квадратен сантиметър. Външната част е изолирана с ПЕ плоча от пяна. Топлообменната тръба е направена от високоефективна безшевна червена медна тръба, която е обработена в оребрена тръба с вътрешна резба чрез процес на щамповане, който увеличава площта на топлообмен и подобрява ефективността на топлопреминаване, с устойчивост на натиск от 20 Kg/ квадратен сантиметър; Топлообменната тръба и крайната плоча са комбинирани с разширителната тръба, а разделителната плоча е добавена към крайния капак, за да накара хладилния агент да тече по множество пътища, за да поддържа хладилното масло обратно. Той може да понесе коефициент на мащабиране от 0,086 M2 градуса /KW, а спадът на налягането на водата през изпарителя не надвишава 6,5 mAq.

　　4. Терморазширителен вентил

В диаграмата на хладилната система на чилъра откриваме, че има малка част, наречена терморазширителен вентил между изхода на кондензатора и входа на изпарителя. Той е част от дроселирането и намаляването на налягането, така че налягането на кондензация на хладилния агент да се намали до налягането на изпарение, така че играе незаменима роля в хладилната система. Той и хладилен компресор, изпарител, кондензатор и наречени четири компонента на хладилната система.

4-1. Конструкция на терморазширителен вентил

Горната част на разширителния вентил се състои от пакет от температурни сензори от гофриран филм и капилярна тръба, която образува затворен контейнер, който се пълни с фреон, за да се превърне в индукционен механизъм. Хладилният агент, инжектиран в индукционния механизъм, може да бъде същият като този на хладилната система или може да бъде различен. Например, използва се хладилна система F{{0}}, като температурният сензор може да бъде напълнен с F-12 или F-22. Температурният сензор се използва за отчитане на температурата на прегрятата пара на изхода на изпарителя. Капилярката се използва като връзка между уплътнителната кутия и температурния сензор. Върху диафрагмата вълнообразната диафрагма е щампована и оформена от тънък лист сплав от около 0,2 mm, а сечението е вълнообразно. Показателите за еластична деформация са много добри след натоварване. Регулиращият прът се използва за регулиране на прегряването при отваряне на разширителния вентил. Използва се за регулиране на еластичната сила на пружината по време на процеса на отстраняване на грешки. Когато регулиращият прът се завърти навътре, пружината се натиска плътно и регулиращият прът се завърта навън. Когато пружината се разхлаби, трансмисионният прът се притиска към леглото на иглата на клапана и трансмисионния диск, за да предаде налягане. Седалката на иглата на клапана е снабдена с игла на клапана за отваряне или затваряне на отвора на клапана.

4-2. Принципът на работа на терморазширителния вентил

Разширителният вентил отчита промяната на прегряването на изхода на изпарителя през термочувствителната круша, което води до температурна сензорна система (температурната сензорна система се състои от няколко взаимосвързани части, като температурна сензорна крушка, капилярна тръба, трансмисионна диафрагма и трансмисионни силфони). Затворена система) пълнежният материал предизвиква промени в налягането и действа върху трансмисионната диафрагма. Насърчавайте диафрагмата, за да образувате изместване нагоре и надолу, и след това предайте тази сила към трансмисионния прът през трансмисионната плоча, за да натиснете иглата на клапана, за да се движи нагоре и надолу, така че клапанът да се затваря или отваря широко, което играе ролята на налягане намаляване и дроселиране и автоматично регулира подаването на хладилен агент към изпарителя. И поддържайте изходния край на изпарителя с определена степен на прегряване, така че да осигурите пълното използване на площта за пренос на топлина на изпарителя и да намалите появата на явлението течен шок.

4-3. Видове разширителни вентили (вътрешен баланс, външен баланс)

Налягането, действащо върху долната част на трансмисионната диафрагма в тялото на терморазширителния вентил, е дроселиращото налягане на изпарение (това налягане навлиза в пространството под диафрагмата през пролуката между трансмисионния прът и трансмисионната плоча). Тази структура се нарича вътрешен балансиращ разширителен вентил. Налягането, действащо върху долната част на трансмисионната диафрагма в терморазширителния вентил, не е налягането на изпарението след дроселиране, а клапан, който въвежда налягането на изхода на изпарителя в долната пространствена структура на трансмисионната диафрагма чрез външен баланс тръба, която се нарича външен терморазширителен вентил. . В сравнение с вътрешния балансиран разширителен вентил, степента на прегряване на външния балансиран терморазширителен вентил е много по-малка, така че когато се използва външен балансиран термичен разширителен вентил, ефектът от площта на топлопредаване на изпарителя може да бъде напълно упражнен. и ефектът на хладилното устройство може да се подобри. , Когато съпротивлението на изпарителя е малко и загубата на налягане не е голяма, може да се избере вътрешен балансиран терморазширителен вентил; когато съпротивлението на изпарение е голямо, загубата на налягане е относително голяма или има разпределител на течност, трябва да се избере външният терморазширителен вентил. . За разпределителите обикновено се използват външно балансирани разширителни вентили. Външно балансирани терморазширителни вентили обикновено се използват в охладители на хладилно оборудване.

　5. Други аксесоари

　　5-1. Филтър за изсушаване на тръби с течност

Обикновено изсушителите на филтри за течности не могат да се свалят. Вътрешността приема структура на молекулярно сито, която може да премахне малко количество примеси и влага в тръбопровода и да постигне целта за пречистване на системата. Поради оксидите, които се появяват при заваряването на тръбопровода, а чистотата на фреоновия хладилен агент също е различна, фреоновият хладилен агент, който използваме, трябва да бъде вносен. Когато филтърът за изсушаване на тръбопровода за течности е блокиран, смукателното налягане ще намалее и ще има температурна разлика между двата края на филтъра. Ако това се случи, филтърът трябва да се смени.

　　5-2. Контролер за високо и ниско налягане

Контролерът за високо и ниско налягане е защитно устройство в хладилната система. Защитата от високо налягане е горната граница на защита. Когато високото налягане достигне зададената стойност, контролерът за високо налягане се изключва, така че бобината на контактора на компресора да се освободи и компресорът да спре да работи, за да се избегне повреда на частите при работа под свръхвисоко налягане. Защитата от високо налягане се нулира ръчно. Когато компресорът трябва да се стартира отново, първо трябва да се натисне бутонът за нулиране. Разбира се, преди да рестартирате компресора, първо трябва да се провери причината за високото високо налягане и машината може да работи нормално само след като бъде изключена.

Защитата от ниско налягане е защитно устройство, настроено да предотврати работата на хладилната система при твърде ниско налягане. Настройките му са разделени на висок лимит и нисък лимит. Неговият принцип на управление е: стойността на изключване при ниско налягане е стойността на разликата в налягането между горната и долната граница, а стойността за рестартиране е горната граница. Контролерът за ниско налягане се нулира автоматично, така че от оператора се изисква да наблюдава често работата на машината и да се справя с нея навреме, когато възникне аларма, така че да се предотврати често стартиране и спиране на компресора за дълго време и засягащи живота му.

　Параметри на продукта (R407C)
